Partes y Componentes de Elevadores de Cangilones
Nuestros Elevadores de Cangilones son uno de nuestros principales productos en conjunto de los transportadores helicoidales y vienen a complementan nuestra línea de equipos de manejo de materiales con un rendimiento y una calidad comprobados. Al igual que con todos nuestros equipos, garantizamos el rendimiento con una calidad inmejorable, además los diseñamos para una alta confiabilidad y bajo mantenimiento.
Fabricamos modelos estándar en tamaños y capacidades demostrados por nuestros años de experiencia para adaptarse mejor a las necesidades de la mayoría de las aplicaciones. Calculamos las capacidades al nivel del agua más un 10% de llenado de la copa y utilizamos velocidades de correa bajas en los modelos de doble fila o hilera.
Tamaños y modelos más grandes con características especiales siempre están disponibles a pedido para satisfacer sus necesidades. Nuestro departamento de ingeniería está listo para ayudarlo a diseñar el equipo adecuado para satisfacer las necesidades especiales de su aplicación.
Partes y Componentes de Elevadores de Cangilones

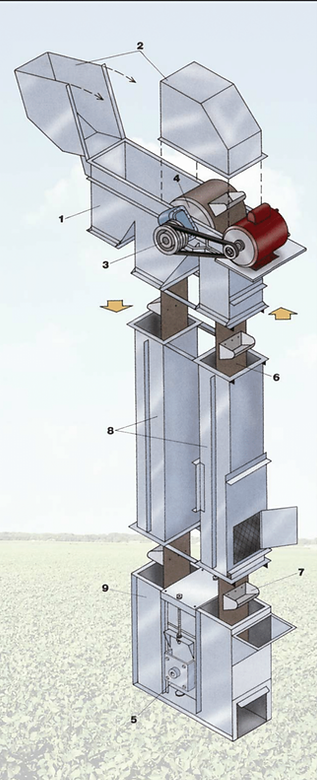

Partes y Componentes de un Elevadores de Cangilones
-
Cabeza de Elevador de Cangilones (Zona de Descarga).
-
Tapas de Cabeza para Mantenimiento.
-
Transmisión de potencia (Motorreductor y poleas acanaladas).
-
Polea de accionamiento principal (Vulcanizada).
-
Tensor mecánico de Banda con Cangilones.
-
Banda de PVC o Cadena para Cangilones
-
Cangilones de Plástico de Ingeniería o de Acero al carbón o Acero Inoxidable.
-
Pierna o Doble Pierna de protección de Banda con Cangilones.
-
Bota o Zona de Carga / Alimentación.

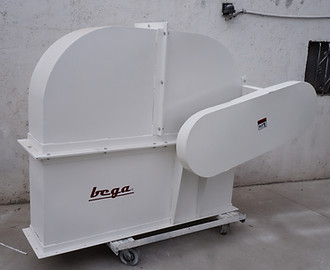

1 y 2 .-Cabeza del Elevador de Cangilones y Tapas de Mantenimiento
Su función principal es guiar el material arrojado de manera centrífuga o contínua directo a la salida o descarga. La sección del cabezal está diseñada y construida de manera robusta para soportar el torque de los componentes de la transmisión, mantener la alineación y facilitar en el mantenimiento. Fabricamos la parte inferior o zona de descarga de acero calibre 10 y las tapas de mantenimiento de acero calibre 12 con una puerta lateral para mantenimiento.
Proporcionamos revestimientos de acero AR estándar y ofrecemos revestimientos opcionales adicionales para extender la vida útil en las zonas de desgaste de contacto directo del material a manejar. La polea principal motríz está vulcanizad y montada en el eje del cabezal con casquillos cónicos para eliminar el movimiento lateral. Seleccionamos las chumaceras para manejar el servicio severo con rodamientos de rodillos estándar en tamaños más grandes añadimos tornillos tipo tensor debajo de los rodamientos del eje de la cabeza en todos los modelos para permitir un calce fácil en la instalación, para un seguimiento adecuado de la correa o banda.
Todos nuestros diseños de elevadores de cangilones vienen con una puerta con bisagras, que se puede colocar en cada lado de la cabeza para su inspección; La mayoría de los tamaños tienen un respiradero de alivio de presión ubicado en la parte superior de la campana.

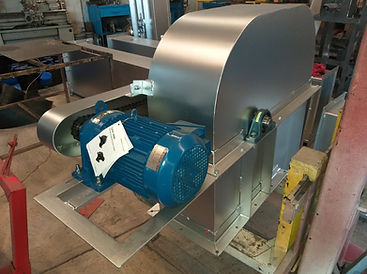

3 .-Transmisión de Potencia de Elevadores de Cangilones
Su función principal es la de accionar la polea motríz para dar funcionamiento al sistema interno de cangilones y banda. La unidad motríz estándar son reductores de engranajes montados en el eje con tope trasero. Las unidades duales están disponibles para requisitos de potencia muy alta. Cuando se suministran sin reductor, las transmisiones se completan con poleas, correas y protectores de correa. También podemos suministrar motores. A menos que se especifique lo contrario, las unidades se suministran para montaje a la derecha y servicio de Clase II.
4 .-Polea Motríz de Elevador de Cangilones Vulcanizada
Su principal función es la de transmitir el movimiento a la banda con cangilones y el material a granel sea movido de manera vertical y llevado a la salida a la parte de la cabeza. Tradicionalmente, los elevadores de cangilones tipo correa utilizan poleas motrices para conducir y estabilizar la correa o banda. Estas poleas están construidas para cumplir y / o superar los estándares de construcción CEMA para poleas transportadoras.
Los elevadores de cangilones tipo correa o banda de Bega Maquinaria incluyen una polea de tambor de alta resistencia en la sección de la cabeza y una polea jaula de ardilla de alta resistencia en la sección de la bota. Ambas poleas tienen un diseño con corona para una máxima resistencia, equilibrio y seguimiento de la correa o banda. Ambas poleas vienen completas con cubos de agujero cónico diseñados específicamente para poleas transportadoras para un montaje confiable de las poleas en los ejes de cabeza y bota.
La polea motríz de la cabeza está disponible con revestimiento en varios estilos, patrones y durómetros. El revestimiento ofrece una mayor tracción de la correa y elimina el desgaste de la parte vulcanizada de la polea debido a condiciones abrasivas. La polea de aleta con listones de cola ofrece un diseño autolimpiante construido con huecos abiertos que permiten que el material suelto se caiga de la superficie de contacto.
5 y 9 .-Bota y Tensor Mecánico
Su función principal es la de captar el material de ingreso y conducirlo de manera correcto al los cangilones. La bota debe ser por diseño, de construcción robusta de acero atornillado calibre 10 o 7 para que proporcione una base sólida (el modelo y la aplicación determinan el calibre del material). Incluimos muchas características estándar para asegurar la facilidad de operación y mantenimiento. La tensión adecuada de la correa o banda se mantiene fácilmente con el tensor de rosca grado 5. Las poleas motrices y de jaula de ardilla estándar están disponibles en estilo de tambor. Las puertas de limpieza en ambos extremos de las botas también son características estándar.
La ubicación de entrada lateral asegura que el material ingrese a los cangilones por encima de la línea central de la polea. Por lo que se garantiza la fluidéz correcta y contínua del material a granel. Todos lo modelos tienen acceso inferior para limpieza y mantenimiento.

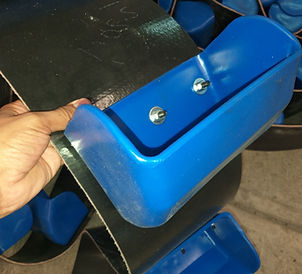

6 y 7 .-Banda de PVC y Cangilones
Un método común para elevar cangilones de elevadores es sujetarlos a una correa o banda. La banda está disponible en una variedad de materiales, grosores de cubierta y grados seleccionados para cumplir con la aplicación que se especifique. Los elevadores de cangilones para banda pueden utilizar una correa de PVC, común en las industrias de alimentación y granos, o una correa de goma para las aplicaciones industriales de servicio pesado.
Los elevadores de cangilones tipo banda de Bega Maquinaria incluyen una banda negra de caucho de estireno butadieno (SBR) de alta resistencia y resistente a la abrasión con cubiertas en ambos lados. El compuesto SBR es un caucho sintético que ofrece una resistencia superior a la abrasión y al agrietamiento. La correa tiene una temperatura de trabajo de -20 ° F a 225 ° F con correa resistente al calor (HR) de hasta 400 ° F también disponible. Otros cinturones disponibles incluyen resistencia moderada al aceite (MOR), aprobado por la Ley de Seguridad de la Salud de las Minas (MSHA) y conductividad estática (SC) para diversas aplicaciones.
Hay varios métodos y sujetadores utilizados para empalmar o unir los dos extremos de la correa. El método estándar de Bega Maquinaria es el empalme mecánico. Este empalme de estilo de sujeción minimiza las tensiones en las capas externas de la correa que ocurren cuando la correa pasa alrededor de las poleas de la cabeza y la cola. Estos empalmes se instalan y se pueden quitar fácilmente para el mantenimiento del elevador.

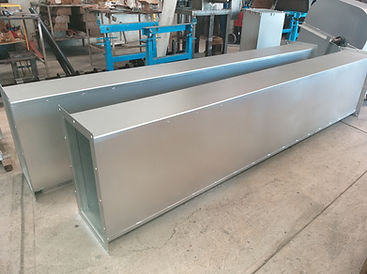

8.-Pierna o Doble Pierna de Protección de Banda con Cangilones
Ofrecemos 2 tipos de pierna, la doble y la sencilla que es un cajón completo, ambas proporcionan una excelente protección contra el polvo y la intemperie de construcción continua de acero atornillado de calibre 12 o 14 (el calibre del material depende del modelo y la aplicación). Las piernas son por estándar longitudes de 10 pies con bridas de alineación para atornillarse entre sí. Todos nuestros modelos cuentan con un acceso para mantenimiento con bisagras.
La sección de inspección permite el acceso completo a la parte delantera y trasera de la correa y las copas. El operador también puede ver el llenado de los cangilones a través de la puerta de inspección estándar.

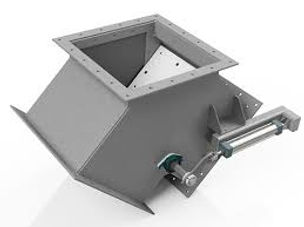

10.-Accesorios Valvulas Direccionadoras para Elevadores de Cangilones
En Bega maquinaria ofrecemos la fabricación y venta de accesorios para elevadores de cangilones, como son las válvulas direccionadoras de 2 vías con accionamiento manual o neumático, utilizadas cuando se requiere llenar 2 tolvas o silos, basta con presionar un botón para que el flujo cambie de dirección.
